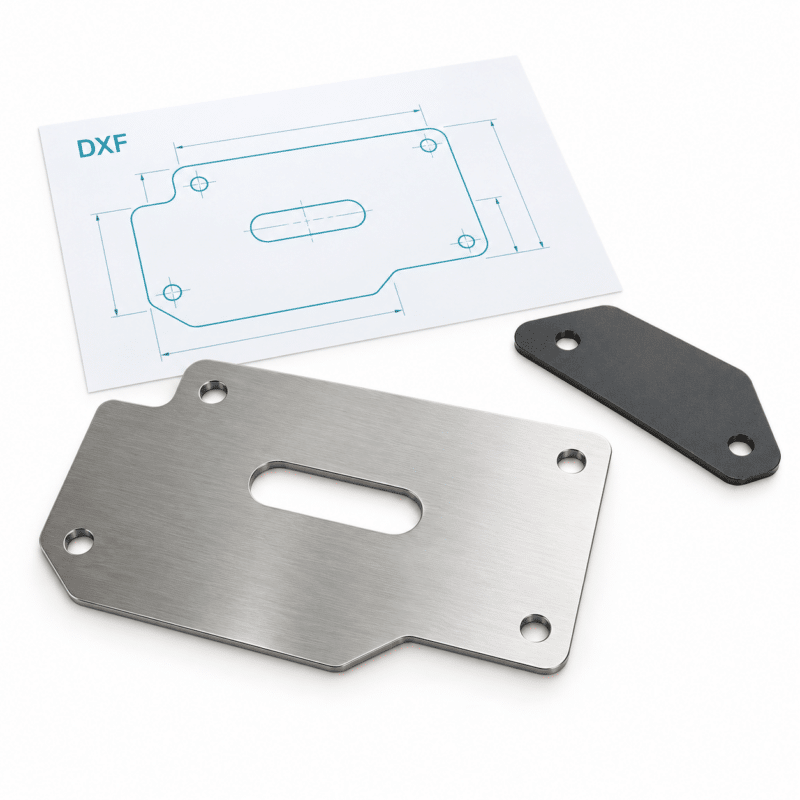

Jouw ontwerp, op maat uit plaat gesneden
Een afdekplaat met een bijzondere contour, een montageplaat met precies geplaatste gaten of een vlak onderdeel voor jouw eigen project: met DXF-upload bestel je een plaat volgens jouw tekening. Je bent vrij om de buitenvorm en uitsparingen zelf te ontwerpen.
Een DXF is een digitaal tekenbestand waarin de snijcontouren van jouw onderdeel staan. Upload een vlakke 2D-tekening van één onderdeel. De configurator analyseert het bestand en toont de vorm en afmetingen. Vervolgens stel je het materiaal, de plaatdikte, het aantal en de beschikbare afwerking samen.
Zo bestel je een plaat met DXF-upload
- Maak jouw tekening. Teken één vlak onderdeel met een gesloten buitencontour. Voeg gaten, sleuven en andere gesloten uitsparingen toe binnen deze contour.
- Upload het DXF-bestand. De configurator controleert de tekening automatisch en geeft aan wanneer het bestand moet worden aangepast.
- Controleer het voorbeeld. Bekijk de buitenvorm, uitsparingen en afmetingen. Controleer of het weergegeven formaat overeenkomt met jouw ontwerp.
- Kies materiaal en afwerking. Selecteer de beschikbare materiaalsoort, plaatdikte en afwerking. Voeg eventueel poedercoating toe.
- Bekijk de prijs en bestel. Vul het gewenste aantal in en controleer jouw configuratie voordat je deze aan de winkelwagen toevoegt.
RVS plaat volgens jouw eigen DXF-tekening
Gebruik DXF-upload wanneer een standaard rechthoek, cirkel of andere basisvorm niet past bij jouw project. Je kunt bijvoorbeeld een asymmetrische afdekplaat, een montageplaat met meerdere bevestigingsgaten of een plaat met een eigen sleuvenpatroon ontwerpen.
Kies de gewenste RVS-kwaliteit, plaatdikte en afwerking uit de mogelijkheden in de configurator. De maximale plaatmaat hangt af van de geselecteerde materiaalvariant en dikte. De configurator controleert jouw afmetingen tegen deze grenzen.
Eigen plaat in kleur met poedercoating
Wil je jouw onderdeel laten aansluiten bij de kleur van een interieur of constructie? Kies de beschikbare poedercoating bij de kleurinstellingen. Daar selecteer je de kleur, afwerking en de aangeboden opties voor de kleurzijde. Je hoeft de kleur niet in jouw DXF-bestand vast te leggen: het bestand bepaalt de vorm, de configurator bepaalt de gekozen afwerking.
Waar moet jouw DXF-bestand aan voldoen?
- Bestandsformaat: ASCII DXF, maximaal 10 MB.
- Tekening: vlakke 2D-geometrie; teken het onderdeel bij voorkeur op ware grootte in millimeters.
- Onderdelen: één los onderdeel per bestand. Gaten en andere binnensparingen mogen in hetzelfde bestand staan.
- Contouren: een gesloten buitencontour en gesloten contouren voor alle uitsparingen. Verwijder dubbele lijnen en voorkom kruisende contouren.
- Objecten: lijnen, polylijnen, bogen, cirkels en geldige 2D-splines worden ondersteund.
- Opschonen: verwijder maatvoering, teksten, arceringen, hulplijnen en losse punten uit het uploadbestand. Zet blokken en niet-ondersteunde objecten om naar ondersteunde geometrie.
- Controle: controleer na de upload altijd de weergegeven afmetingen, vorm en uitsparingen.
De uploader kan ook tekeningen met vastgelegde eenheden in centimeters, meters, inches of voet omrekenen. Millimeters zijn de duidelijkste keuze voor plaatwerk. Bij een bestand zonder vastgelegde eenheid worden de coördinaten als millimeters geïnterpreteerd.
Wat bepaalt de prijs van jouw DXF-plaat?
De prijs wordt berekend op basis van jouw ontwerp en de gekozen opties. Daarbij tellen onder meer het materiaal, de plaatdikte, afmetingen, totale snijlengte, het aantal snijstarts, de eventuele poedercoating en het aantal platen mee.
Ook een klein onderdeel kan relatief veel snijwerk bevatten. Een plaat met veel gaten of een lange, gedetailleerde contour vraagt meer bewerkingen dan een eenvoudige dichte plaat van dezelfde buitenmaat. Je ziet de berekende prijs in de configurator voordat je bestelt.
Meerdere onderdelen bestellen
Heb je verschillende ontwerpen nodig? Upload ieder onderdeel als een afzonderlijk DXF-bestand en voeg het als een aparte orderregel toe. Voor meerdere exemplaren van hetzelfde ontwerp vul je het gewenste aantal in. Plaats geen verzameling losse onderdelen naast elkaar in één tekening.
Geen eigen tekenbestand nodig voor een standaardvorm
Voor een rechthoekige plaat, ronde plaat, ring of flens kun je ook de gewone configurator gebruiken. Daar vul je de maten en eventuele gaten in zonder zelf een DXF te maken. DXF-upload is bedoeld voor een eigen contour of een gaten- en sleuvenpatroon dat je zelf hebt getekend.
Veelgestelde vragen
Wat is een DXF-bestand?
DXF is een tekenformaat dat geometrie uit een CAD-programma kan uitwisselen. Voor een plaat op maat bevat het bestand de buitencontour en eventuele uitsparingen van één vlak onderdeel. Exporteer jouw tekening als ASCII DXF.
Kan ik gaten en sleuven in mijn DXF opnemen?
Ja. Teken gaten, sleuven en andere binnensparingen als gesloten contouren binnen de buitenrand. De configurator neemt deze openingen mee in de preview en prijsberekening.
Kan ik meerdere losse onderdelen in één DXF uploaden?
Nee. Upload één onderdeel per bestand en voeg verschillende ontwerpen als afzonderlijke orderregels toe. Voor meerdere identieke platen gebruik je de aantalselectie.
Welke eenheid moet ik gebruiken?
Teken bij voorkeur in millimeters op schaal 1:1. Een DXF met vastgelegde eenheden in centimeters, meters, inches of voet kan worden omgerekend. Controleer na de upload of de weergegeven breedte en hoogte kloppen.
Kan ik de tekening na het uploaden draaien of schalen?
Ja. Je kunt de tekening in stappen van 90 graden draaien. Met de optie voor een aangepast formaat kun je het ontwerp proportioneel schalen. Daarbij veranderen alle afmetingen mee, dus ook gatdiameters, sleuven en onderlinge afstanden. Controleer het aangepaste formaat voordat je bestelt.
Kan ik mijn DXF-plaat in kleur bestellen?
Ja, als poedercoating beschikbaar is voor jouw configuratie. Kies de gewenste kleur en afwerking bij de kleurinstellingen. De coatingkeuze staat los van de contouren in jouw DXF-bestand.
Wat moet ik doen als mijn DXF niet wordt geaccepteerd?
Lees de melding bij de upload. Controleer of het bestand ASCII DXF is, de contouren gesloten zijn en er maar één los onderdeel in staat. Verwijder maatvoering, teksten, arceringen en hulplijnen. Zet niet-ondersteunde objecten om naar lijnen, polylijnen, bogen, cirkels of geldige 2D-splines en upload het bestand opnieuw.
Kan ik een 3D-model of buigtekening uploaden?
Deze upload is bedoeld voor de snijcontour van een vlakke 2D-plaat. Lever geen 3D-model of tekening met losse buig- en maatlijnen aan. Gebruik voor producten met omgezette kanten de daarvoor beschikbare configurator.
Zie ik de prijs voordat ik bestel?
Ja. Na een geldige upload en het kiezen van materiaal, dikte en eventuele afwerking toont de configurator de berekende prijs. Controleer ook het gewenste aantal voordat je jouw plaat aan de winkelwagen toevoegt.
